Nissei MS-450A Repair

Riparazione alimentatore Nissei MS-450A che all’accensione fà scattare l’interruttore magnetotermico dell’mpianto elettrico da 25Amper e saltuariamente anche il differenziale a seguito di temporale con fulmini nelle vicinanze della casa.

L’alimentatore si trovava spento ma collegato attraverso la spina inserita nella presa 230Volt.

Il temporale è avvenuto intorno alle 2 della notte e purtroppo non ero a casa, di solito stacco tutti i cavi di alimentazione e i cavi delle antenne.

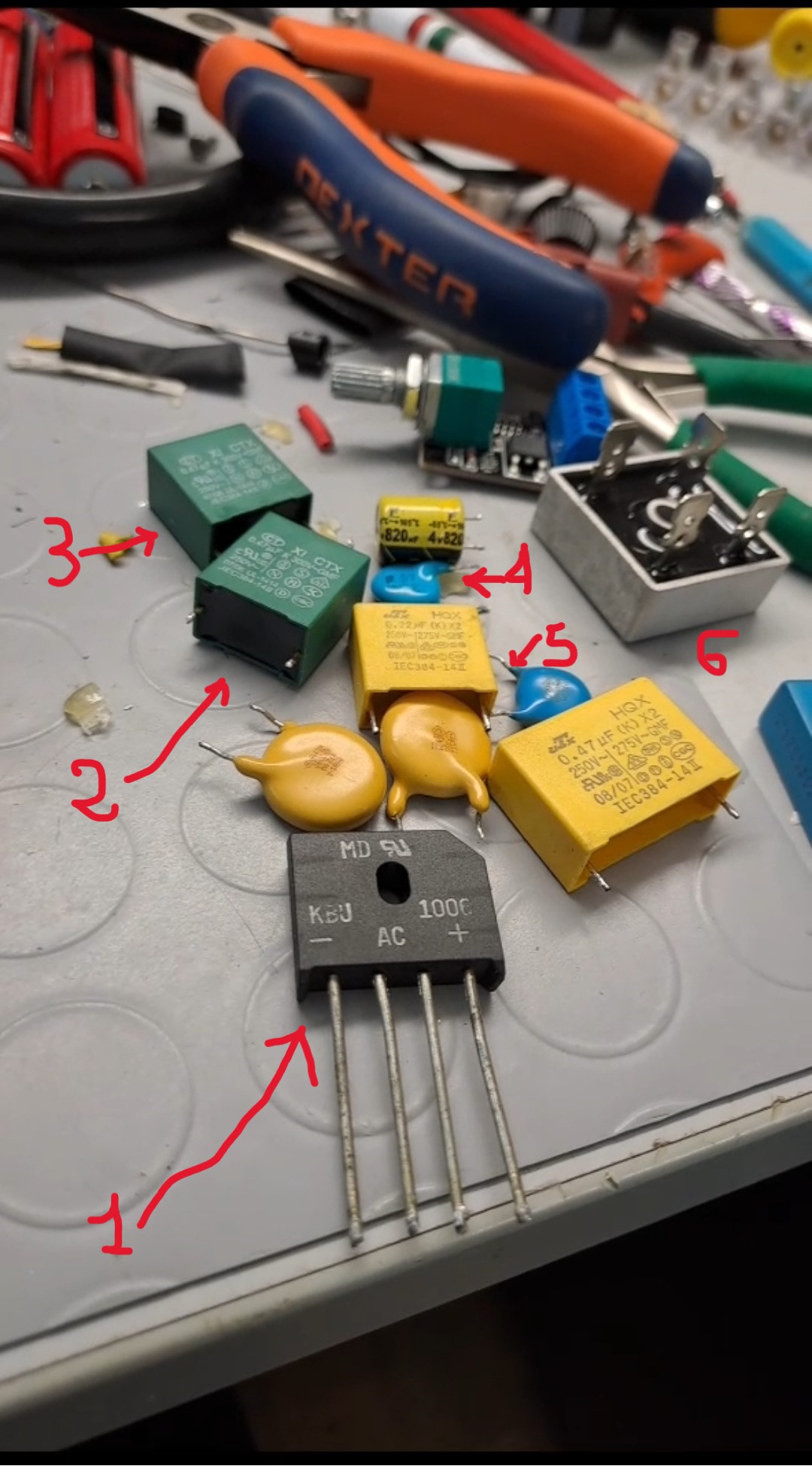

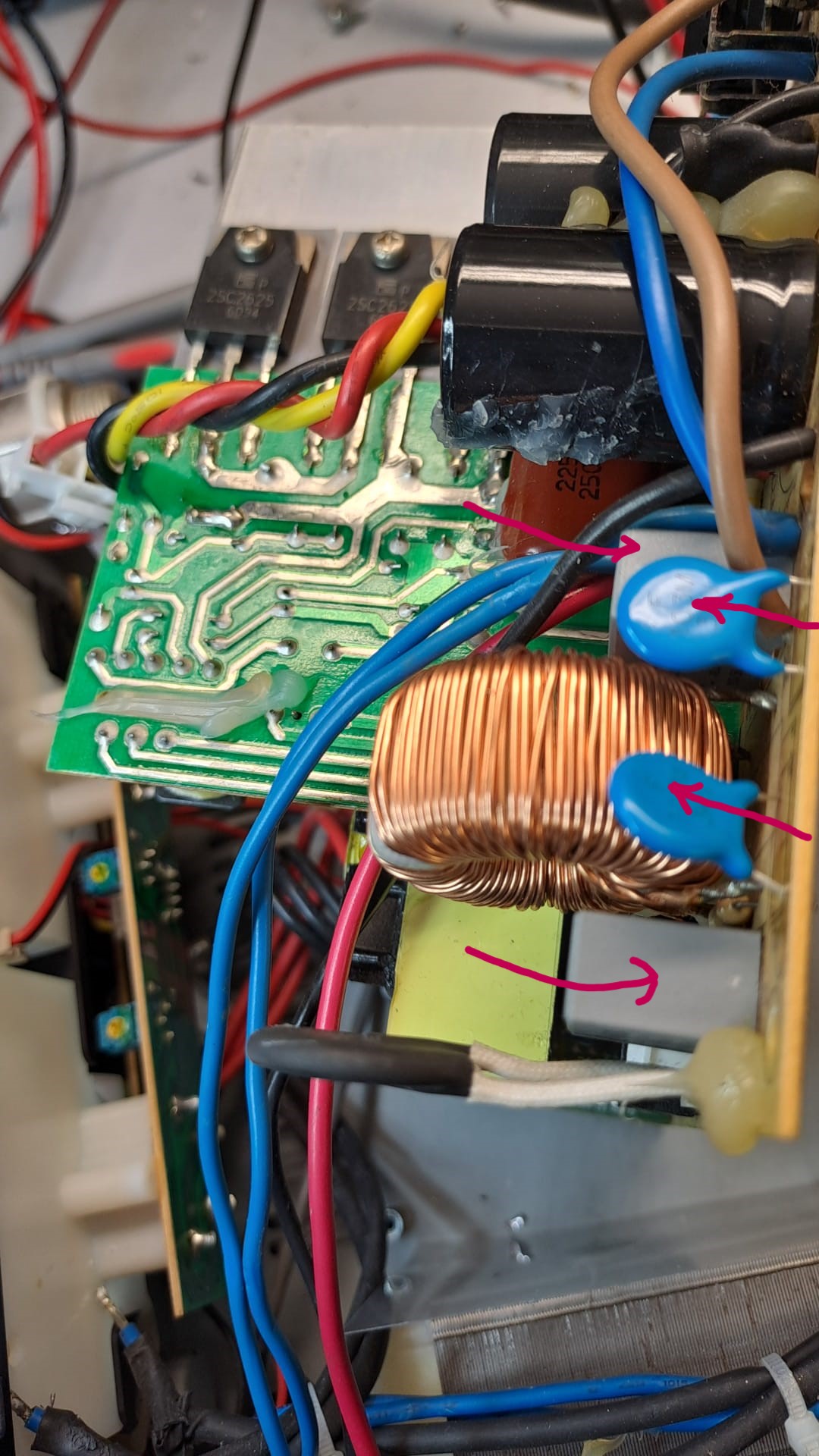

Ho trovato in perdita e abbastanza distanti dal valore dichiarato  i condensatori che formano il filtro di rete (Condensatori verdi e blu 2,3,4,5),  Tutti sostituiti.

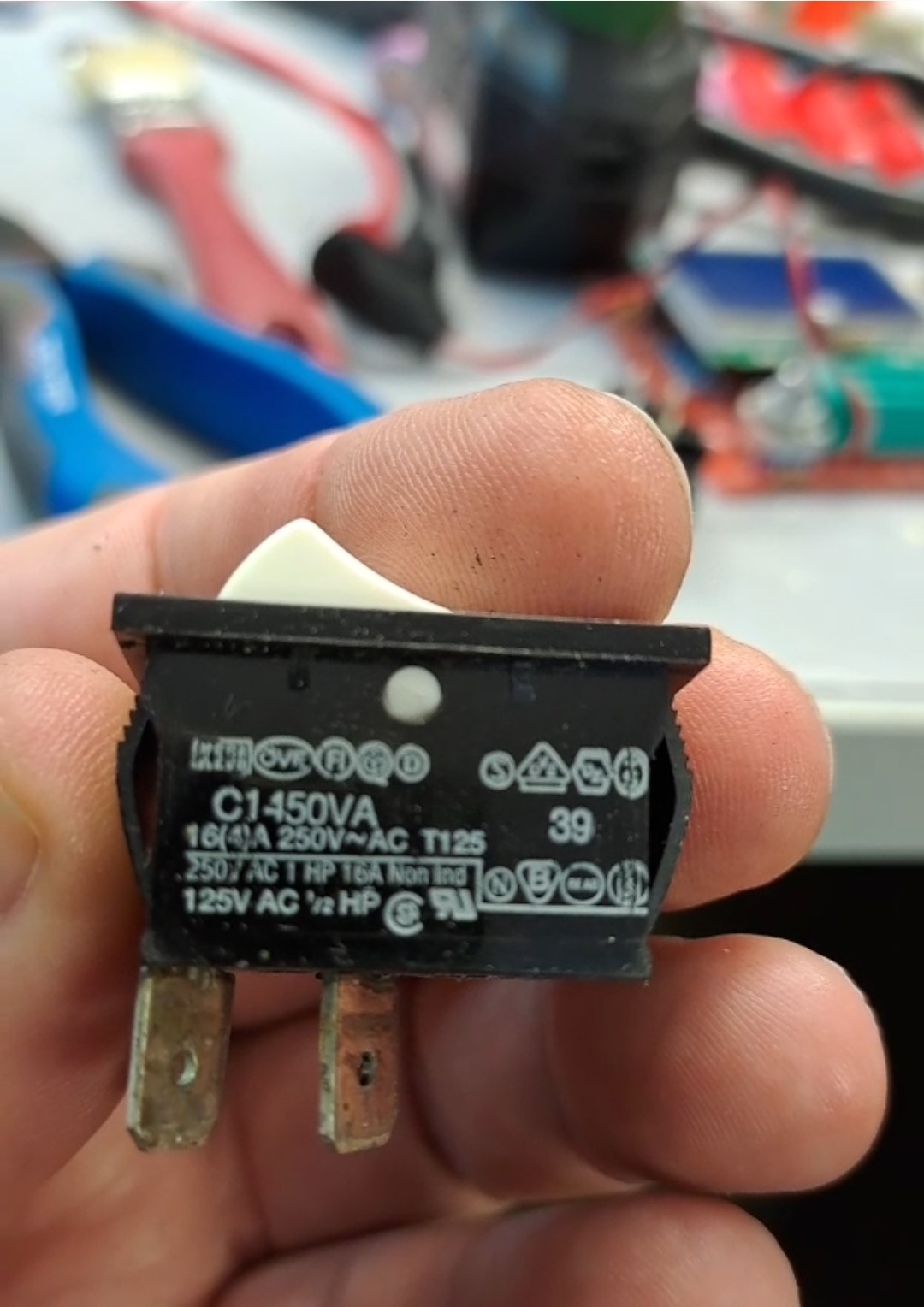

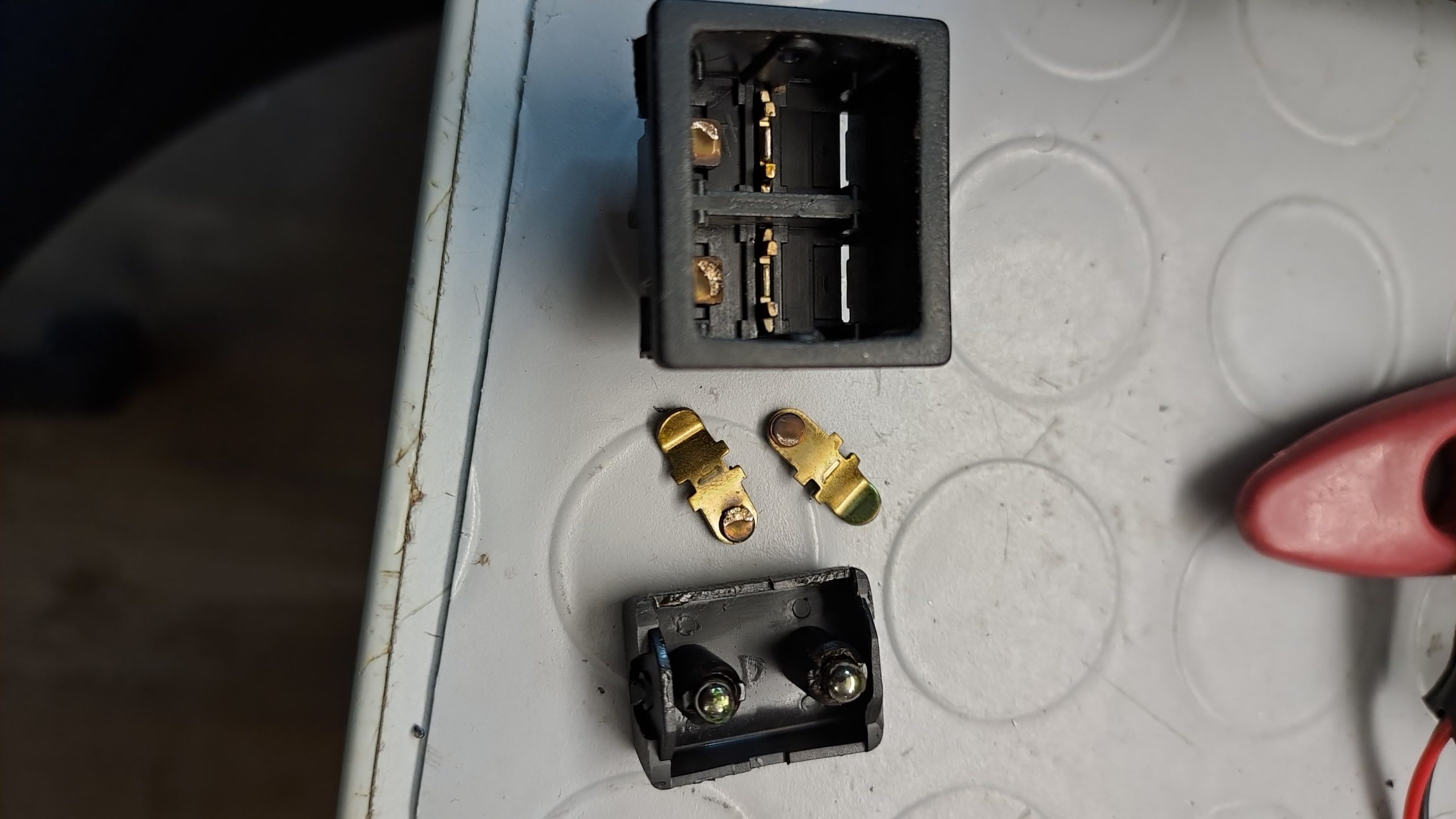

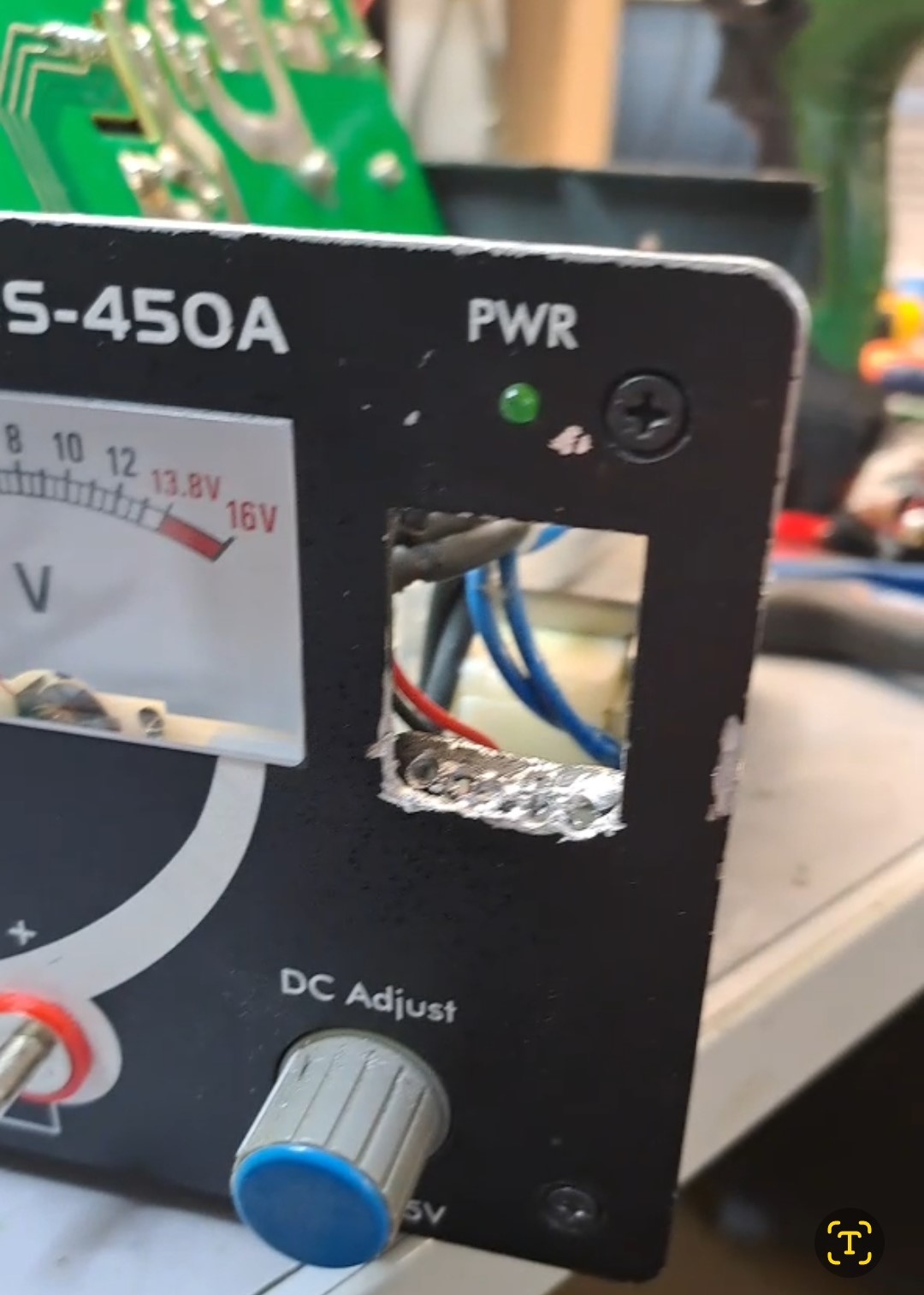

Verificato l’interruttore originale aprendolo per vedere lo stato di salute dei contatti, ho poi deciso di sostituiorlo con uno più grande da 16A sempre bipolare il quale mi ha costretto a modificare le dimensioni del foro.

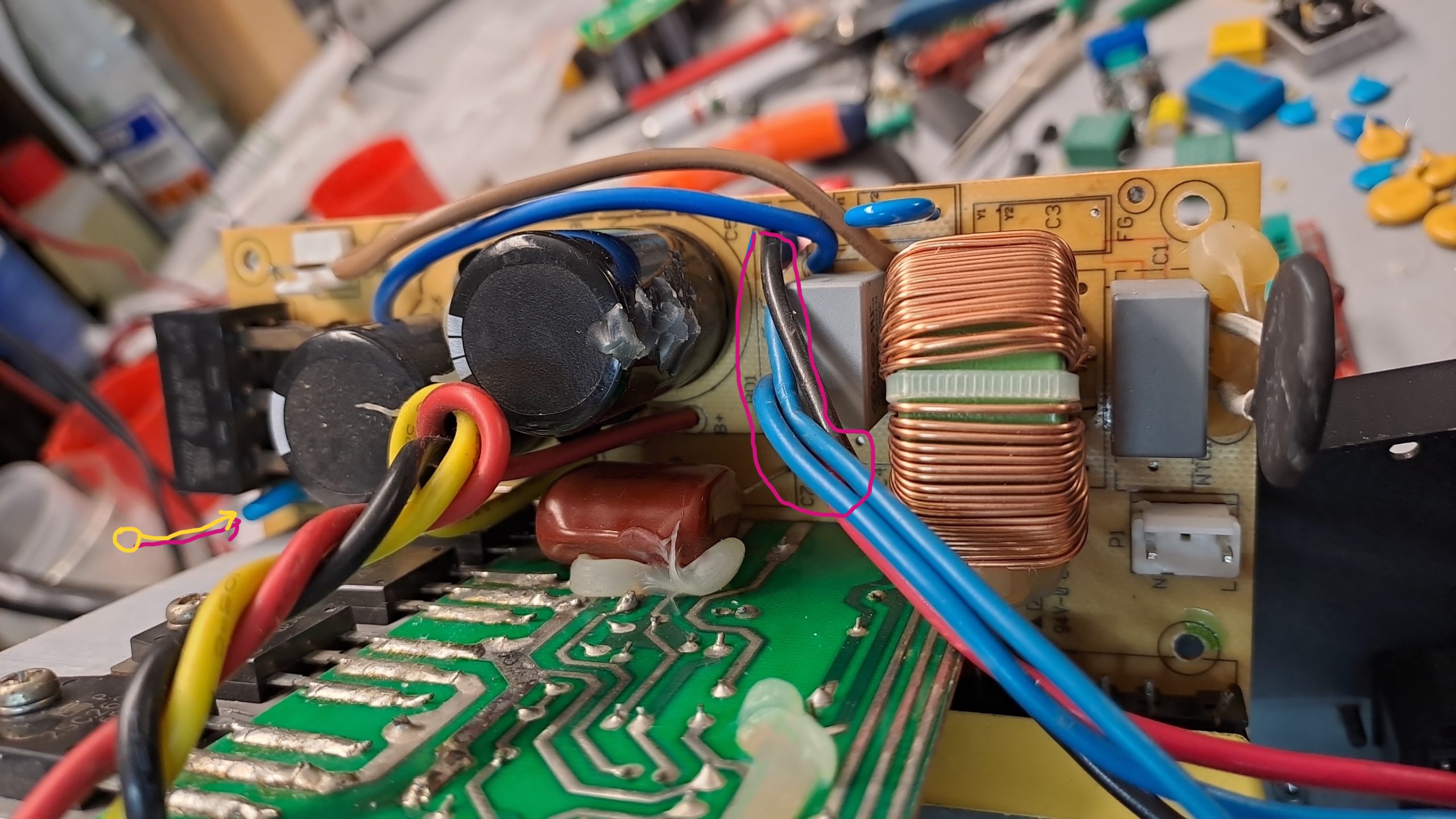

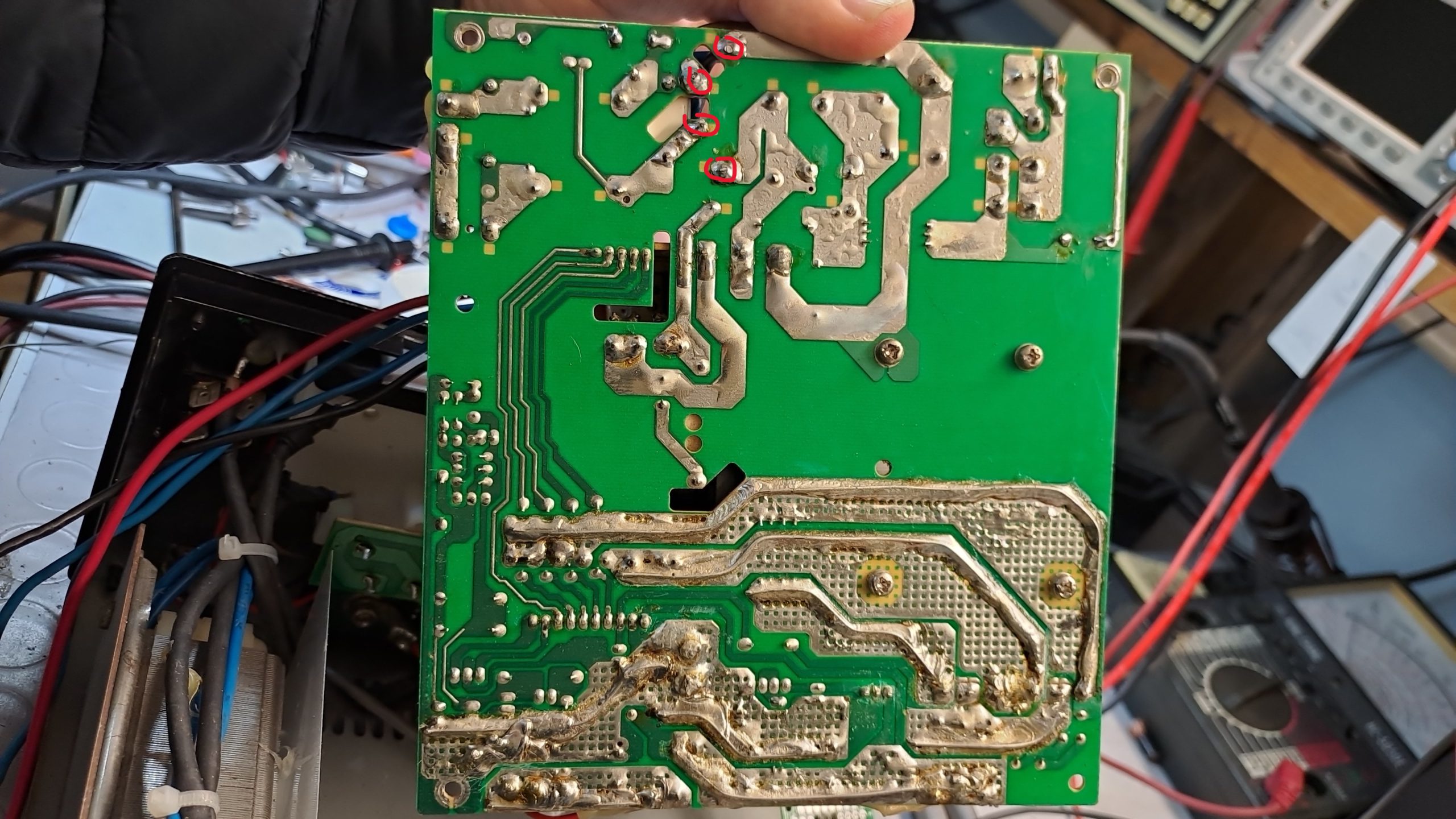

Il ponte di diodi originale (10A) era montato su alettina di reffreddamento in alluminio, ho smontato il tutto e sostituito con un 35A che ho fissato sul pannello posteriore con una vite e dadino prolungando i fili blu (VAC) e rosso e nero (+ e -), nella foto del circuito stampato ho riportato le saldature dei fili bordate di rosso.

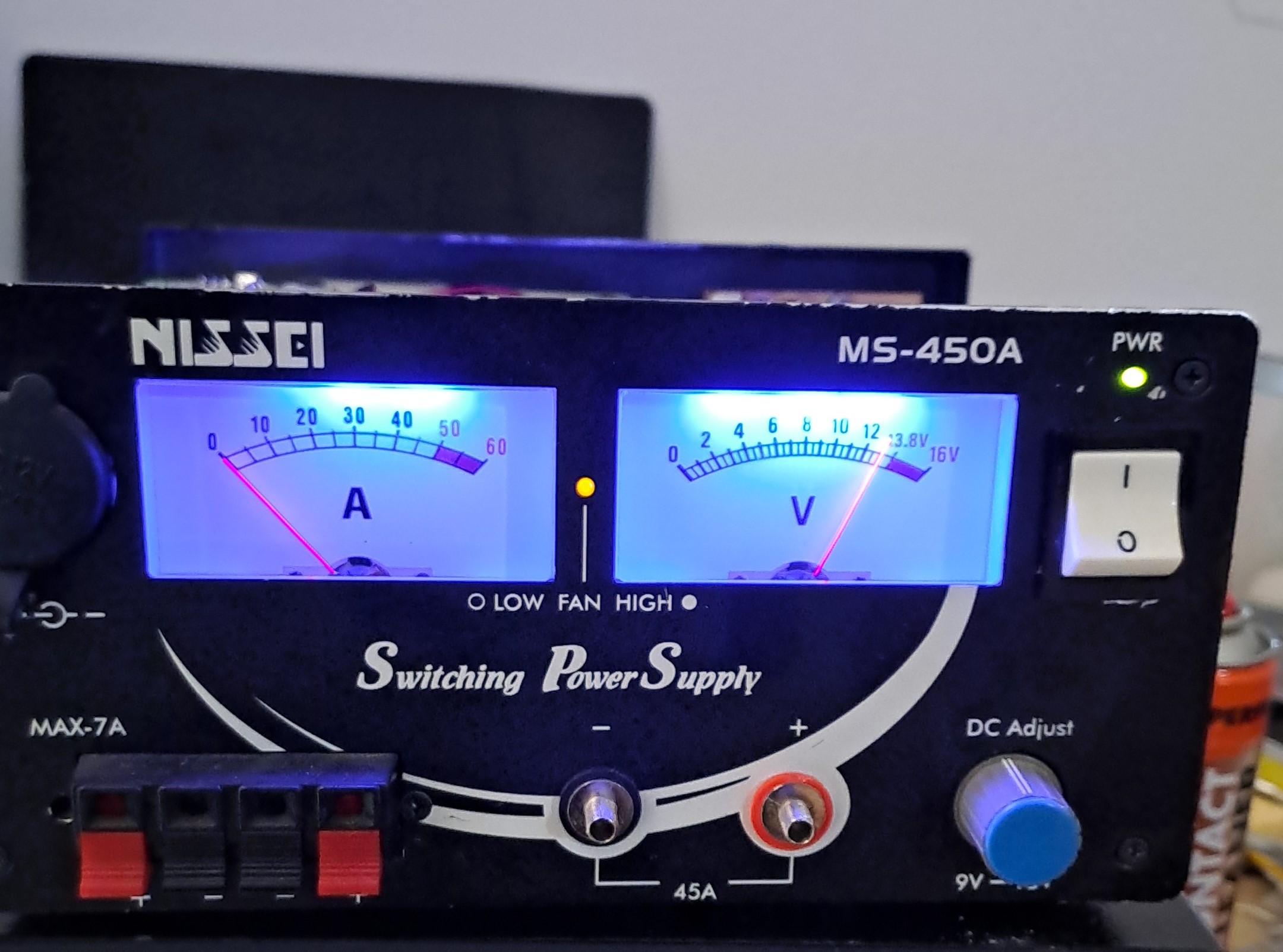

Attualmente è stato testato con Icom IC7300 e IC7610 e dopo diversi giorni di funzionamento con oltre 30ore di accensione e utilizzo non ha presentato nessun problema. Purtroppo non sono in possesso dello schema elettrico.
