Le mie Antenne

HF: Dipolo monobanda autocostruito per i 40mt (7Mhz) r.o.s 1.2, che accordo anche in altre bande

70Mhz (4m): Antenna LFA-Q 3ele

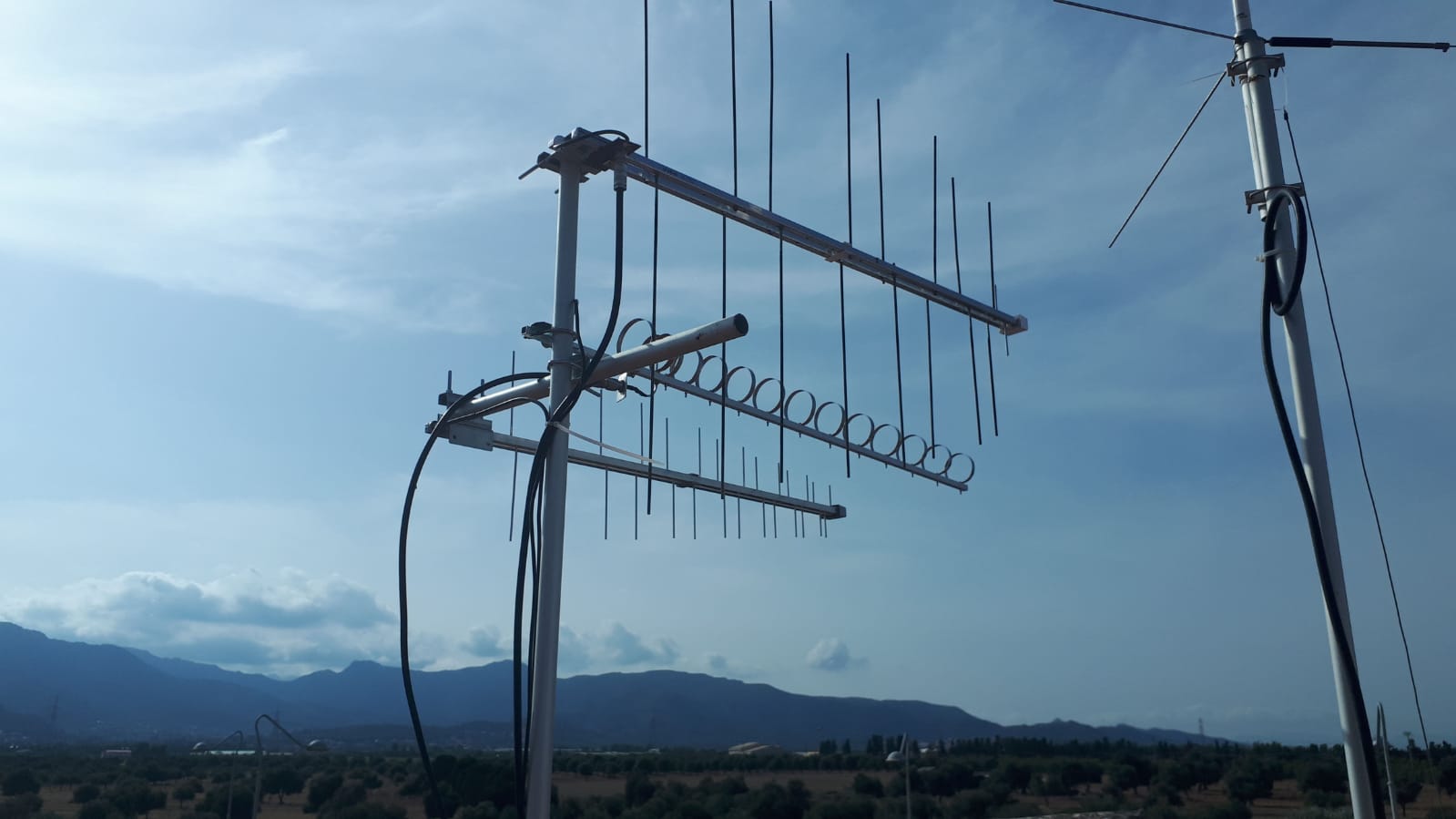

VHF: Antenna log-periodic televisiva comprata da Bricoman, ho smontato tutti gli elementi e posizionato 8 elementi tagliati e spaziati per la gamma 144-146mhz, la misura del ros è stata eseguita con un Daiwa CN720II e uno strumento Gencomm GC724B con un risultato quasi piatto sui 2mhz di larghezza di banda.
Ho utilizzato barre filettate da 4mm e rifatto i fori alla giusta spaziatura tra un elemento e l’altro.
Il guadagno simulato con il software è di circa 9,2dBi, il Boom è 1.15mt compresa la staffa di fissaggio.

UHF: Antenna log-periodic televisiva comprata da Bricoman, ho smontato tutti gli elementi e posizionato 14 elementi tagliati e spaziati per la gamma 430-438mhz, la misura del ros è stata eseguita con un Daiwa CN720II e uno strumento Gencomm GC724B con un risultato quasi piatto sugli 8mhz di larghezza di banda.
Ho utilizzato elementi in alluminio originali recuperati anche dalla realizzazione VHF e rifatto i fori alla giusta spaziatura tra un elemento e l’altro.
Il guadagno simulato con il software è di circa 15,6dBi, il Boom è 1.13mt compresa la staffa di fissaggio.

1.2Ghz (SHF)*: Antenna Loop-Yagi realizzata con un boom di 1.2mt compresa la staffa di fissaggio delle dimensioni di 15x15mm, sono presenti 12 direttori circolari dopo Dipolo e riflettore, tutti in alluminio fissati al boom con una vite e dado da 3mm.
Il dipolo è realizzato con una striscia di ottone e cavo semirigido UT141, non si può utilizzare alluminio in quanto bisogna saldare la calza del cavo al fissaggio del boom e alla parte superiore del cavo coassiale, le misure sono millimetriche.

* SHF–In realtà le SHF nello spettro Radio iniziano da 3Ghz e terminano a 30Ghz ma nel mondo Radioamatoriale capitava e capita ancora di trovare la dicitura SHF per l’uscita dei 1200.
Di sicuro per non confondarla con l’uscita UHF negli apparati multibanda.

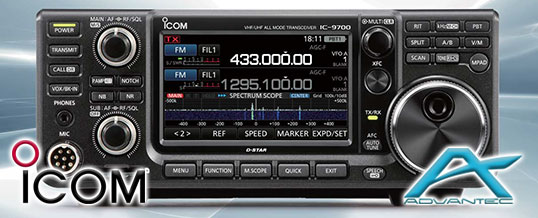

NUOVO Ricetrasmettitore ICOM IC-9700 VHF / UHF / SHF
